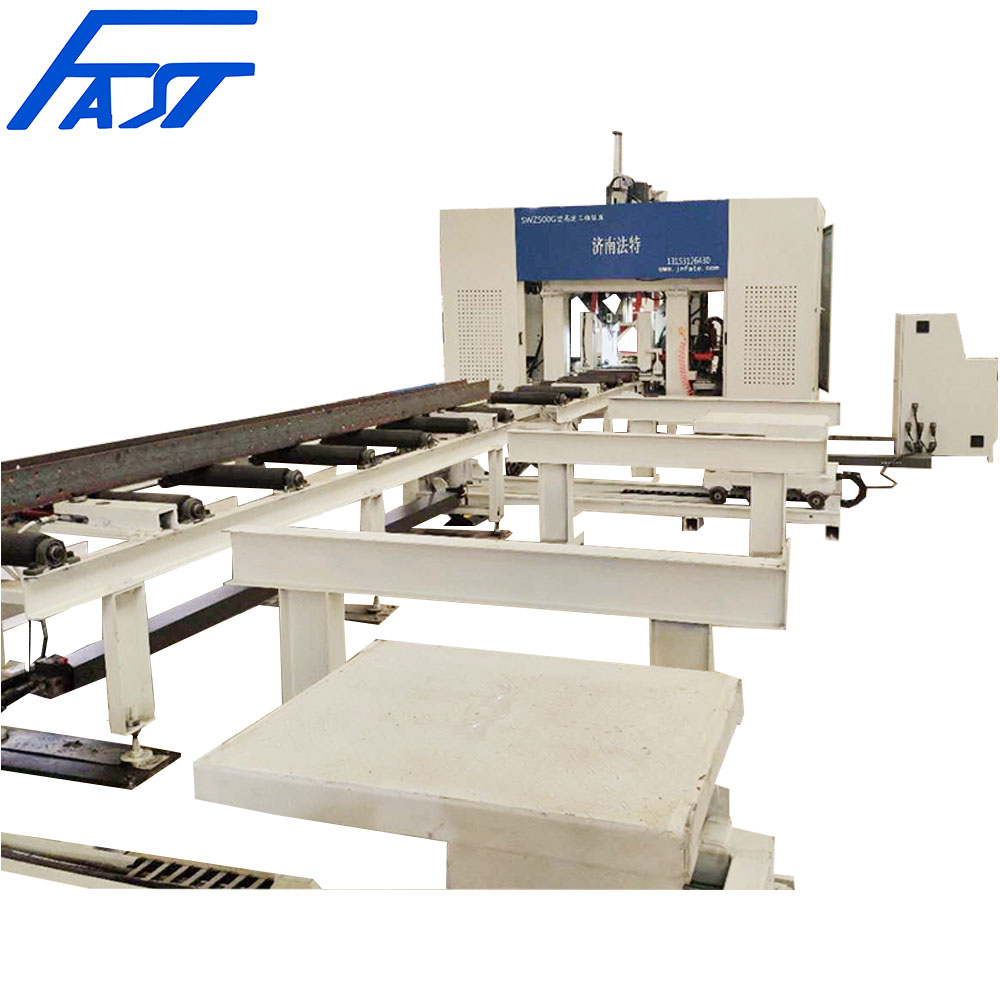

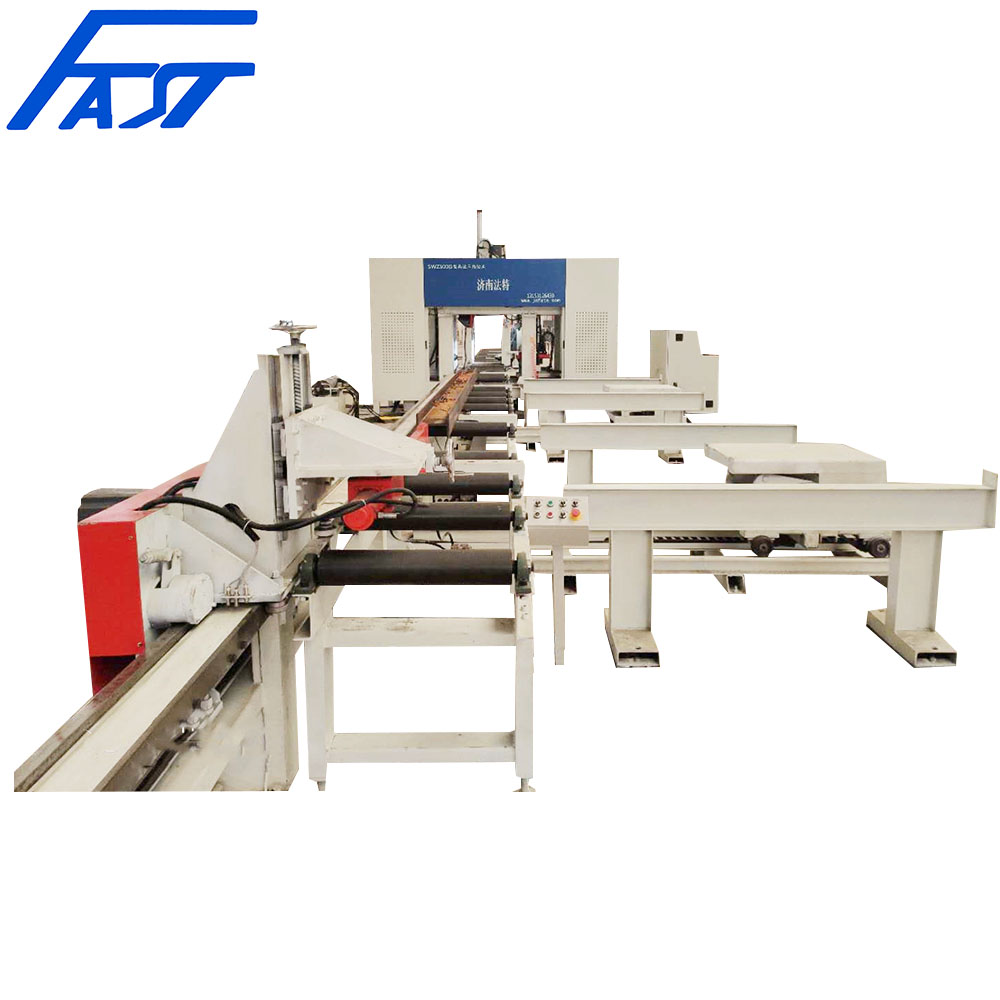

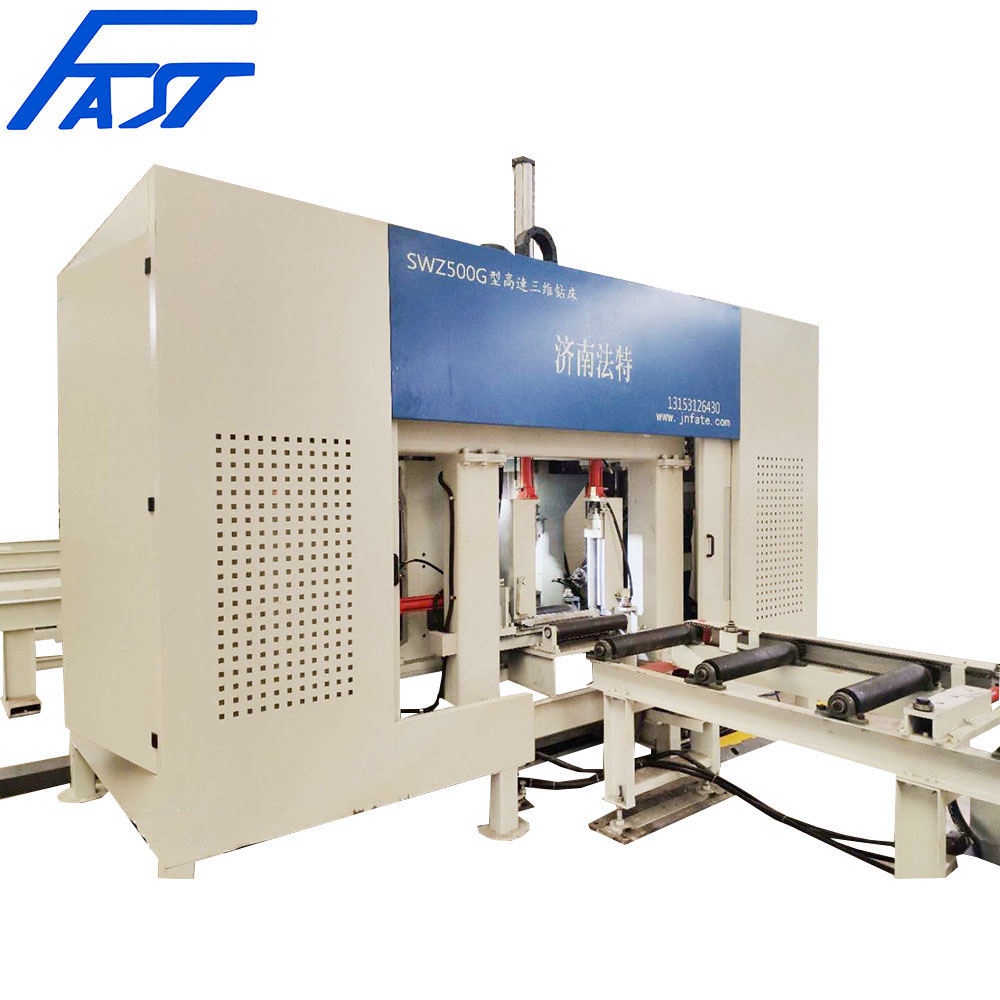

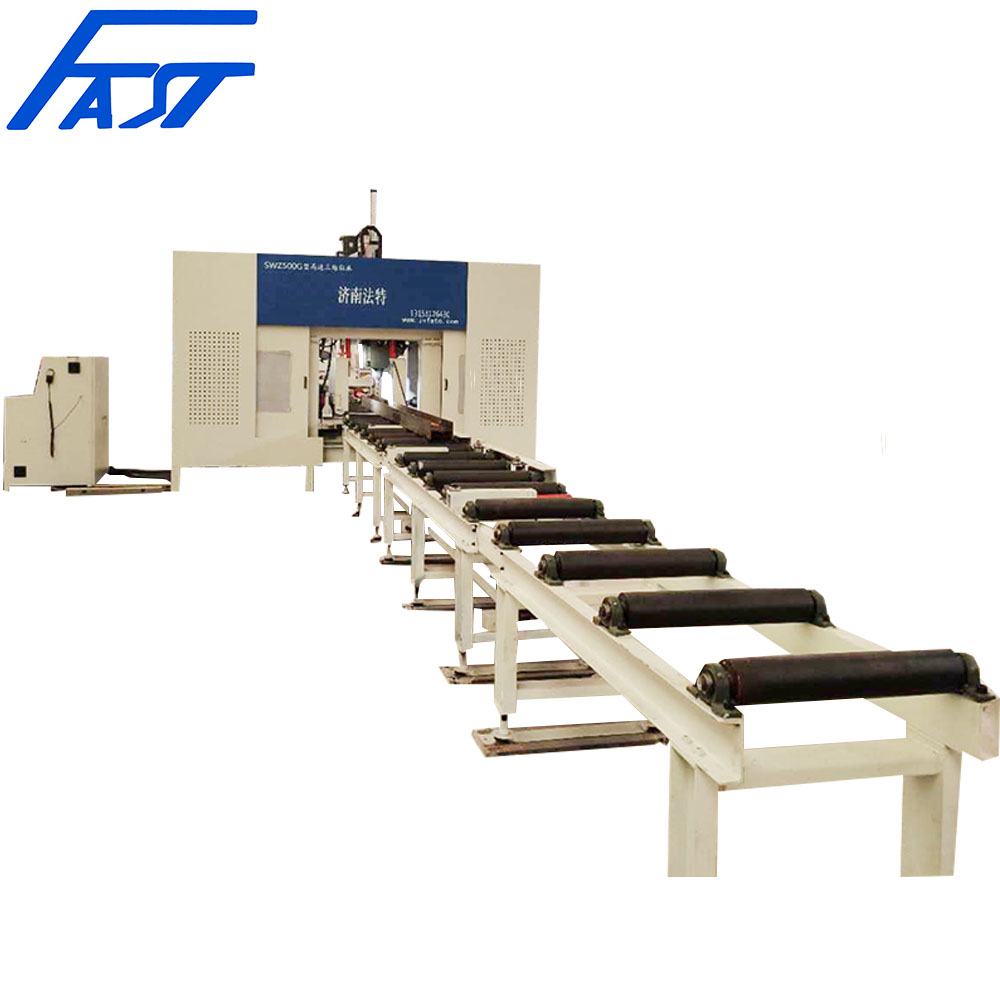

濟南法特高速數控H型鋼鉆床用于鋼結構制造
1. 設備用途

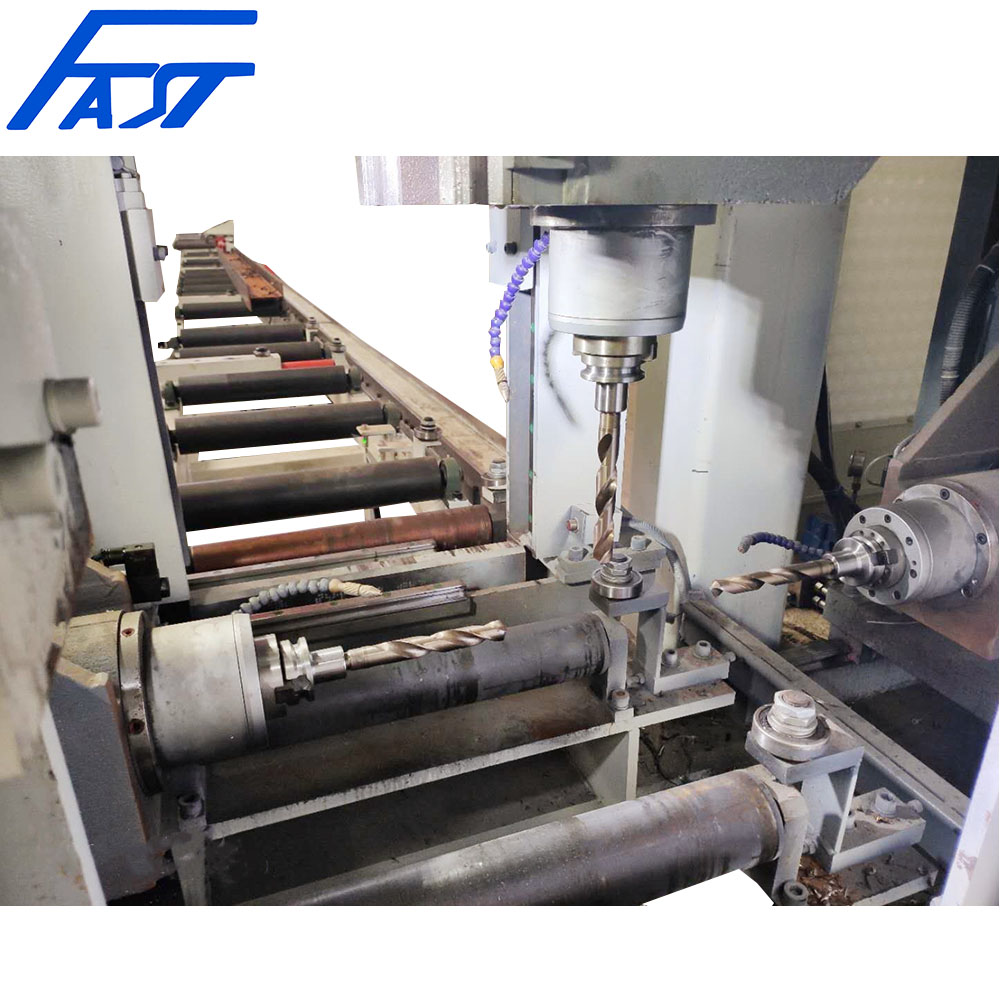

本機床主要用于H型鋼、槽鋼和箱型梁的鉆孔加工，廣泛用于鋼結構建筑、橋梁、立體車庫等行業。7軸數控型鋼三維鉆床采用七個伺服電機分別實現2個垂直方向、1個水平方向、1個長度方向的鉆孔定位和3個主軸的伺服送進。3個鉆孔面上，每個面有1個鉆孔主軸，每個面上的1個鉆孔主軸由一臺變頻電機驅動，鉆孔主軸為伺服送進鉆孔主軸，當每個面上的孔徑為1種時，工件一次通過設備后三個面上的孔均可加工完畢，效率高，孔位精度高，是鋼結構制造業中保證質量的必不可少的設備。
2. 技術參數
濟南法特數控 制造 角鋼線，角鋼鉆，數控平面鉆，數控聯接板沖孔機，數控三維鉆，龍門移動式平面鉆，高速三維鉆，高速平面鉆等數控機械設備的生產廠家。價格便宜，質量可靠，24小時售后服客戶。 電話：13153126430, 15098878331.項 目 名 稱
單位
規 格
H型鋼：大高度×大寬度(翼板寬度)
mm
650×300
H型鋼：小高度×小寬度(翼板寬度)
mm
150×100
自動送進料道長度
mm
12000
大工件腹板厚度
mm
≤25
大工件重量
kg
2000
鉆孔主軸數量
個
3
鉆孔直徑范圍
mm
5-30
上單元主軸技術參數
鉆孔主軸功率
KW
11
主軸額定扭矩
Nm
140
主軸轉速范圍
r/min
0～3000
軸向送進速度
mm/min
0～4000
主軸進給行程
mm
400
主軸中心線橫向移動范圍
mm
30～600
左單元主軸技術參數（基準側）
鉆孔主軸功率
KW
11KW
主軸額定扭矩
Nm
140
主軸轉速范圍
r/min
0～3000
軸向送進速度
mm/min
0～4000
主軸進給行程
mm
200
主軸中心線上下移動范圍
mm
20～270
右單元主軸技術參數
鉆孔主軸功率
KW
11KW
主軸額定扭矩
Nm
140
主軸轉速范圍
r/min
0～3000
軸向送進速度
mm/min
0～4000
主軸進給行程
mm
500
主軸中心線上下移動范圍
mm
20～270
主軸錐孔
BT40（氣動松刀）
孔群內孔距誤差
mm
≤±0.2
相鄰孔群孔距誤差
mm
±0.2
鉆頭冷卻方式
噴霧冷卻，外冷
夾持臂上下（豎直方向）行程
mm
100（50-150）
夾持臂左右（橫向）行程
mm
150（50-300）
夾持臂運動（前進方向）行程
mm
12000
齒輪齒條傳動伺服電機功率
KW
5
上料道外形尺寸（長×寬×高）
mm
14000×900×1630
下料道長度
mm
8000
總功率
KW
約50
生產線外形尺寸 L×W×H
mm
約24000×3500×3120
CAD圖紙自動轉換成加工程序
