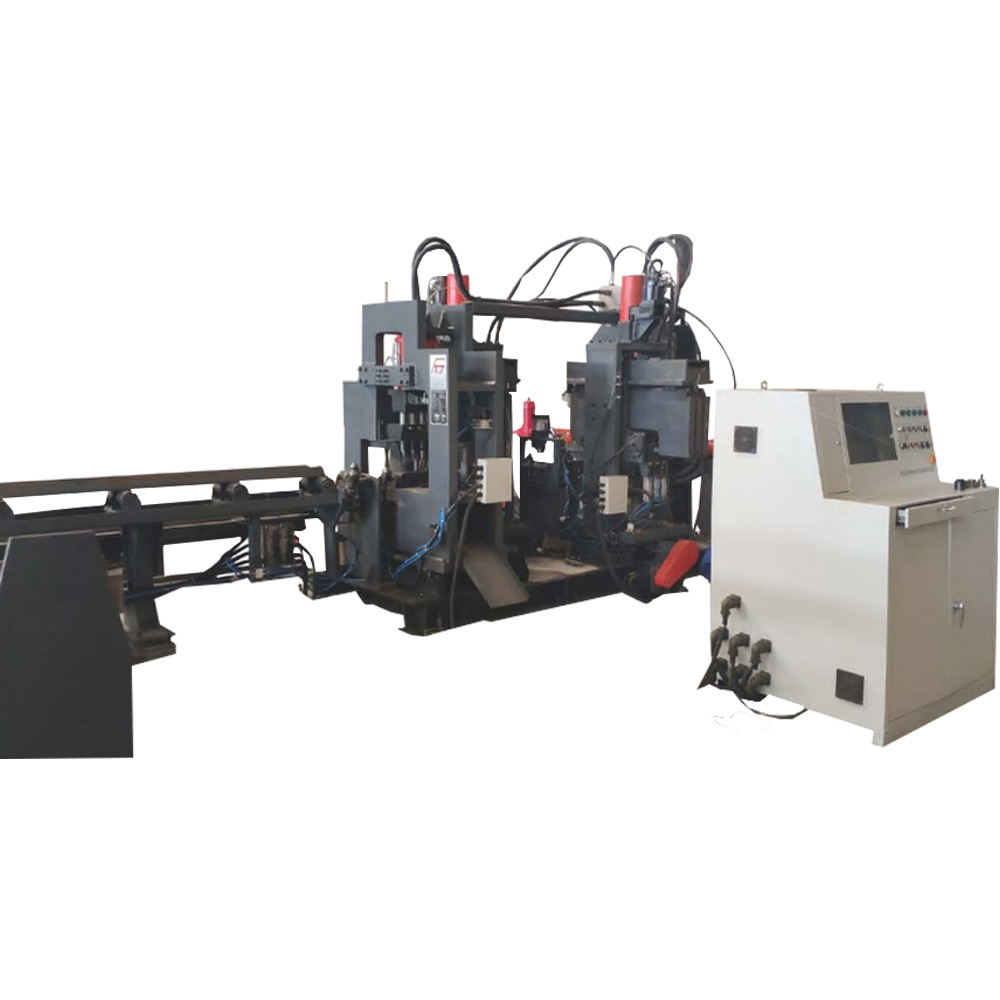

CPS300數控三維型鋼沖孔剪切柔性自動化加工生產線技術協議
1. 用途

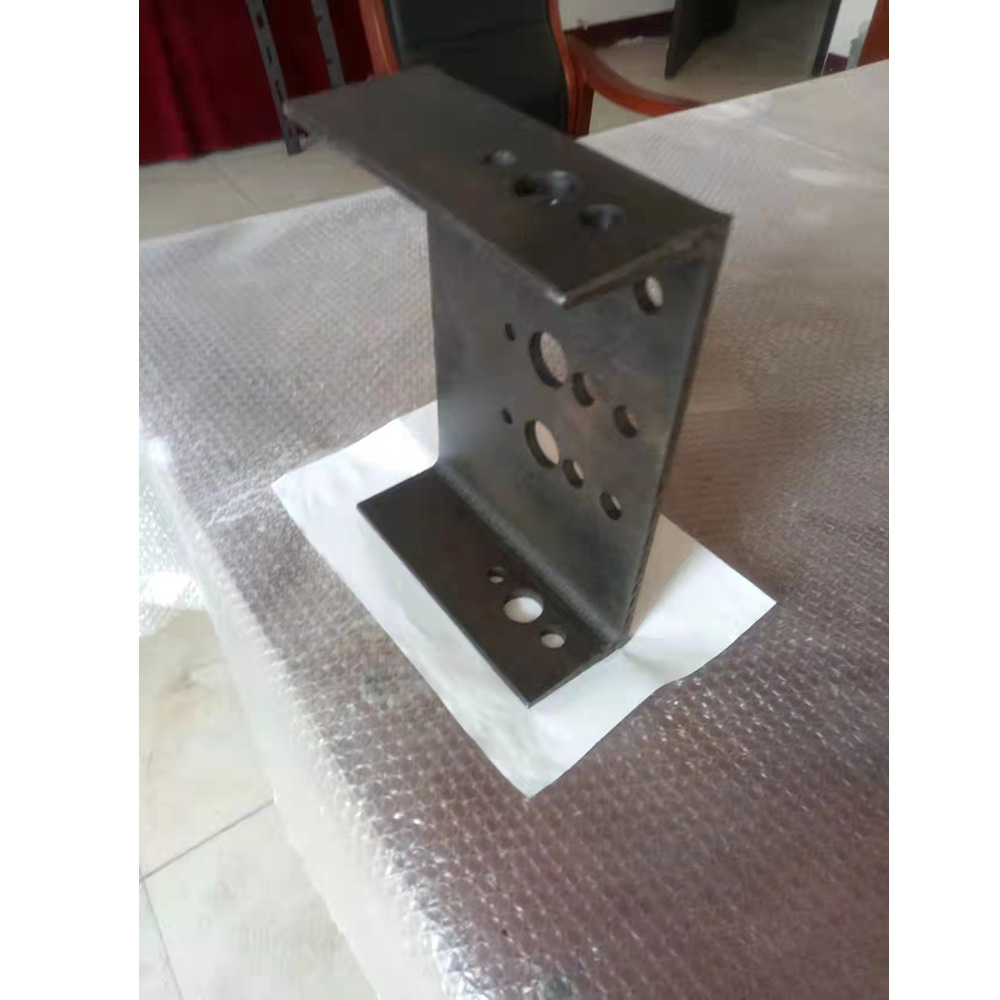

本機床主要用于槽鋼、扁鋼、C型鋼的沖孔、剪切（C型鋼不能剪切）加工。是電梯、筑路機械、糧倉、鐵路、網架等行業的數控自動化加工設備。
生產線由輸送料臺、上料機械手、數控料道、數控小車、腹板沖孔打字機、翼板沖孔機、剪切機、下料滾道、液壓動力站、數控系統等組成。
輸送料臺和數控料道上有對中機構。保證不同規格的工件居中上料和輸送。
數控小車用于夾持工件并數字化輸送定位。
三維沖床由腹板沖孔機、左翼板沖孔機、右翼板沖孔機組成。
2. CPS300數控三維型鋼沖孔剪切加工生產線的設備特點
1、三臺沖孔機可分別獨立控制，即可三面沖孔也可單面或兩面沖孔。
2、柔性自動化生產線，適合各種規格的槽鋼，任意多排孔的加工。
3、液壓動力站流量足，配有蓄能器，保證高速?zèng)_孔的流量。
4、加工程序可以鍵盤輸入，也可以通過自動轉換軟件把CAD圖形自動轉換為加工程序。
5、軟件界面友好，編程軟件和自動轉換軟件可獨立于主機設備、安裝于任一臺辦公電腦中，實現異地編程，直接拷貝或通過網絡傳輸至設備使用。
6、具備AUTOCAD圖形轉換為加工程序功能。
7、合理的電氣控制系統，配備計算機，6軸控制穩定可靠，操作方便。
8、元件檔次高，液壓元件、全部電氣元件（含按鈕、開關等）、滾珠絲杠、直線導軌都為國內外公司產品。
3.技術參數
項 目 名 稱
單位
規 格
加工范圍
槽鋼
mm
80×43-200×75，
80×43，100×48只沖腹板
C型鋼
mm
寬度120-300，厚度2-5
扁鋼
mm
寬度120-300，厚度5-12，
翼板高50mm以上可以沖翼板
毛坯料長度范圍
mm
2000-12000
沖孔功能
沖孔力
KN
腹板630，翼板500
沖頭數量
個
左右各1，上3，共5
連續沖孔次數
/min
40
腹板沖孔機左右移動范圍
mm
-130到+130mm
翼板沖孔機上下移動范圍
mm
30-70mm
翼板沖孔機左右移動距離
mm
100
腹板沖孔直徑范圍
mm
Ф6-Ф26
翼板沖孔直徑范圍
mm
Ф6-Ф26
剪切功能
剪切力
KN
1000
剪切方式
雙刃剪切
打字功能
打印力
KN
630
字符組數
組
4
字符數量
個
10
字符大小
mm
10X14X20
加工精度
相鄰孔孔距誤差
mm
±0.5
不相鄰孔孔距誤差
mm
±0.75
剪切長度誤差
mm
±1.0
壓縮空氣壓力
MPa
0.5（氣源用戶自備）
夾持臂運動（前進方向）行程
mm
12000
齒輪齒條傳動伺服電機功率
KW
4
上料道外形尺寸（長×寬×高）
mm
17000×1750×1830
下料道長度
mm
6000
總功率
KW
約33
生產線外形尺寸 L×W×H
mm
34000×4520×3120
CAD圖紙自動轉換成控制程序
具備
備注;12號以上的槽鋼（包含12號）可以3面沖孔，12號以下的槽鋼只能腹板沖孔，原因是小槽鋼的槽內安裝模具的空間不夠。
