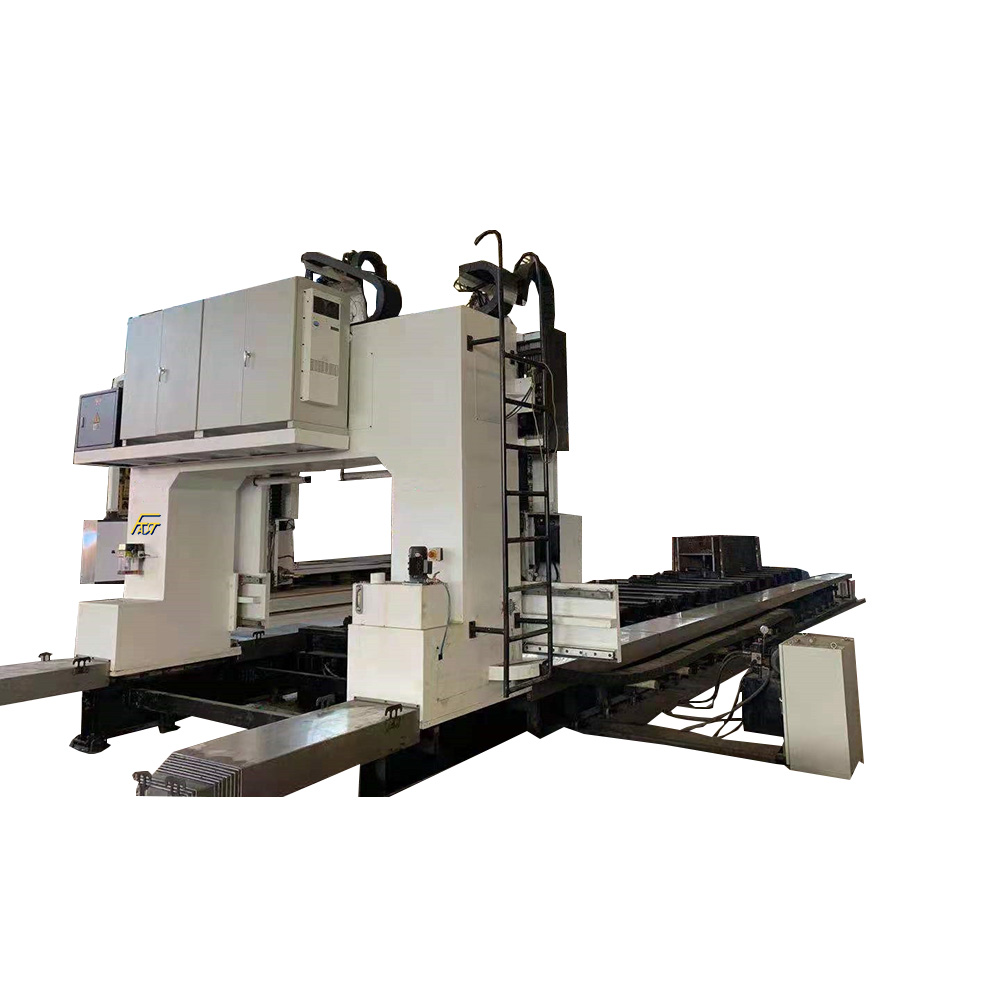

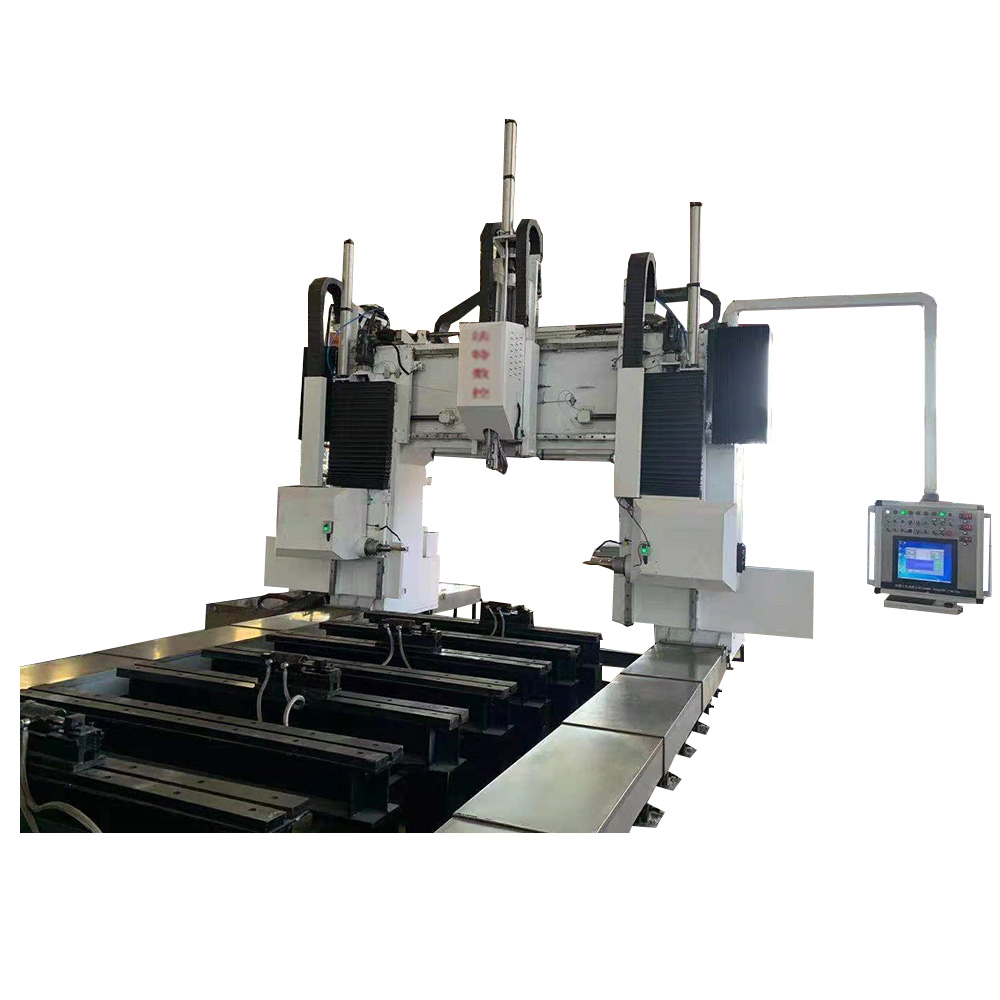

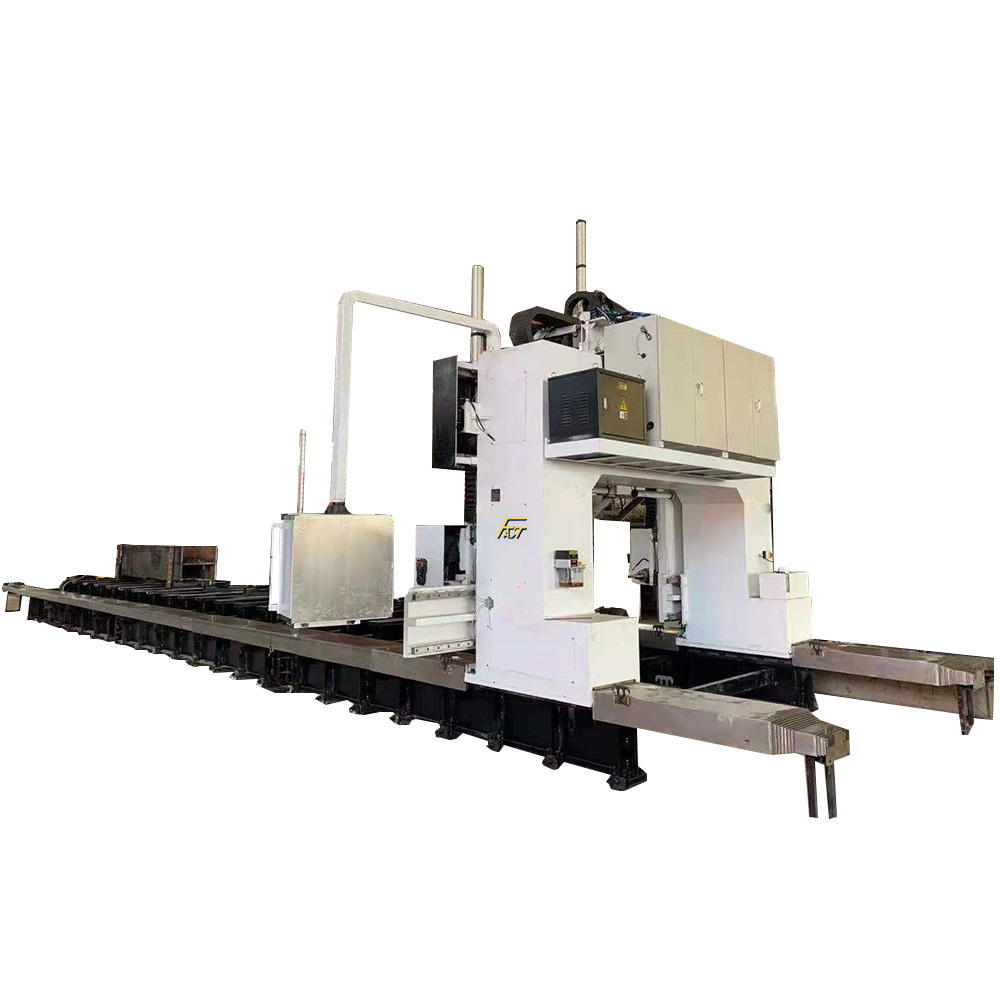

SDM360X200龍門移動式數控三維鉆銑
設備用途
基本用途：本機床主要用于槽梁、H型鋼等結構件的鉆孔、銑削加工，三面可同時加工，也可單面加工。
如果有要求，可以增加攻絲功能，也可以帶刀庫。
設備型號和名稱
SDM360×200×1000龍門移動式數控三維鉆銑床
SDM---Section Steel Drilling and Milling
360--型鋼寬度360mm
200--型鋼高度200mm
10000--型鋼長度10000mm
技術參數
參 數 名 稱
單位
參數值
工作臺
臺面有效尺寸
mm
360×10000
可通過工件寬度
mm
560
承載重量
t
10
上動力頭單元
主軸規格
BT40精密高速主軸
刀具冷卻方式
中心噴霧內冷+氣液外冷
松刀方式
氣動松刀
主軸伺服電機功率
kW
15
主軸轉速范圍
r/min
0-3000
左、右動力頭單元
主軸規格
BT40精密高速主軸
刀具冷卻方式
中心噴霧內冷+氣液外冷
松刀方式
氣動松刀
主軸伺服電機功率
kW
15
主軸轉速范圍
r/min
0-3000
加工能力
鉆孔
mm
φ30硬質合金鉆
mm
φ40麻花鉆
銑
mm
φ30銑刀
攻絲
M20（選配）
自動換刀
3個刀庫，每個刀庫庫容4把刀（選配項）
數控軸數和伺服電機
數控軸數
8軸（不帶刀庫）
12軸（帶刀庫）
主軸伺服電機功率
kW
15×3
主軸送進伺服電機功率
kW
2KW×3（配精密減速機）
龍門和動力頭移動伺服電機功率
kW
2KW×5（配精密減速機）
刀庫伺服電機功率
kW
0.6KW(一個旋轉刀庫用，2個直列刀庫不用）
控制系統
控制方式
電腦+PLC（不帶攻絲）
標準CNC系統（帶攻絲）
冷卻系統
冷卻方式
見動力頭單元說明
氣源壓力(氣源用戶自備)
mPa
0.6
排屑器系統
一臺螺旋排屑器功率
kW
1.1（選配）
總裝機功率
kW
約53
總重量
T
約15
外形尺寸
長×寬×高
mm
約11000×2000×3000
濟南法特?cái)?shù)控 制造 角鋼線，角鋼鉆，數控平面鉆，數控聯接板沖孔機，數控三維鉆，龍門移動式平面鉆，高速三維鉆，高速平面鉆等數控機械設備的生產廠家。價格便宜，質量可靠，24小時售后服客戶。 電話：13153126430, 15098878331.
