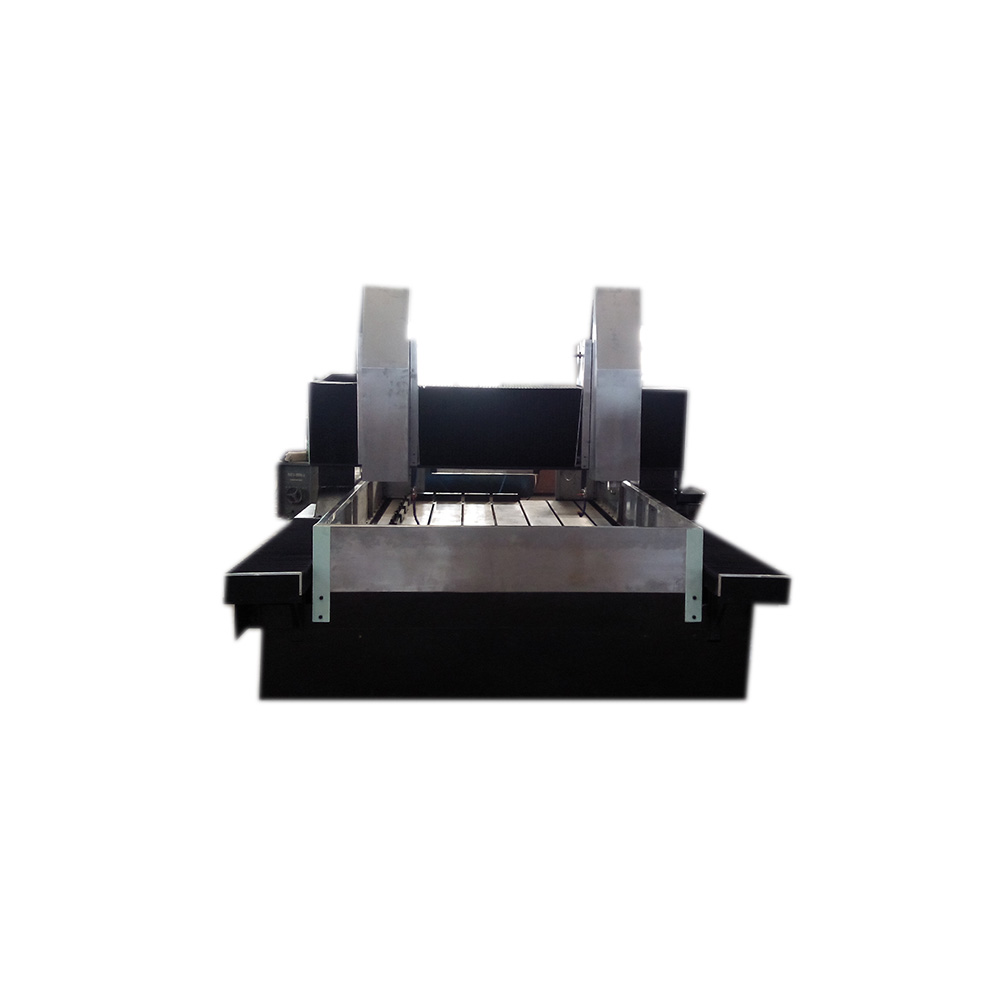

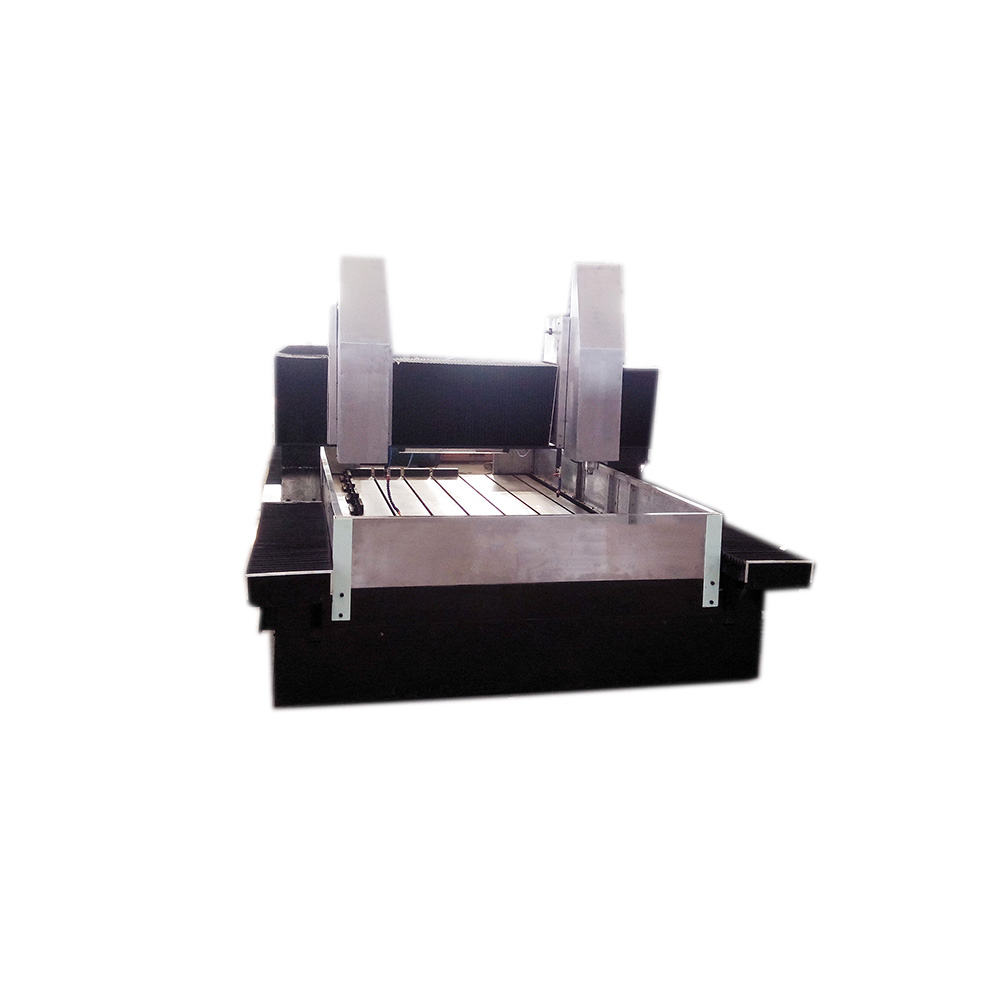

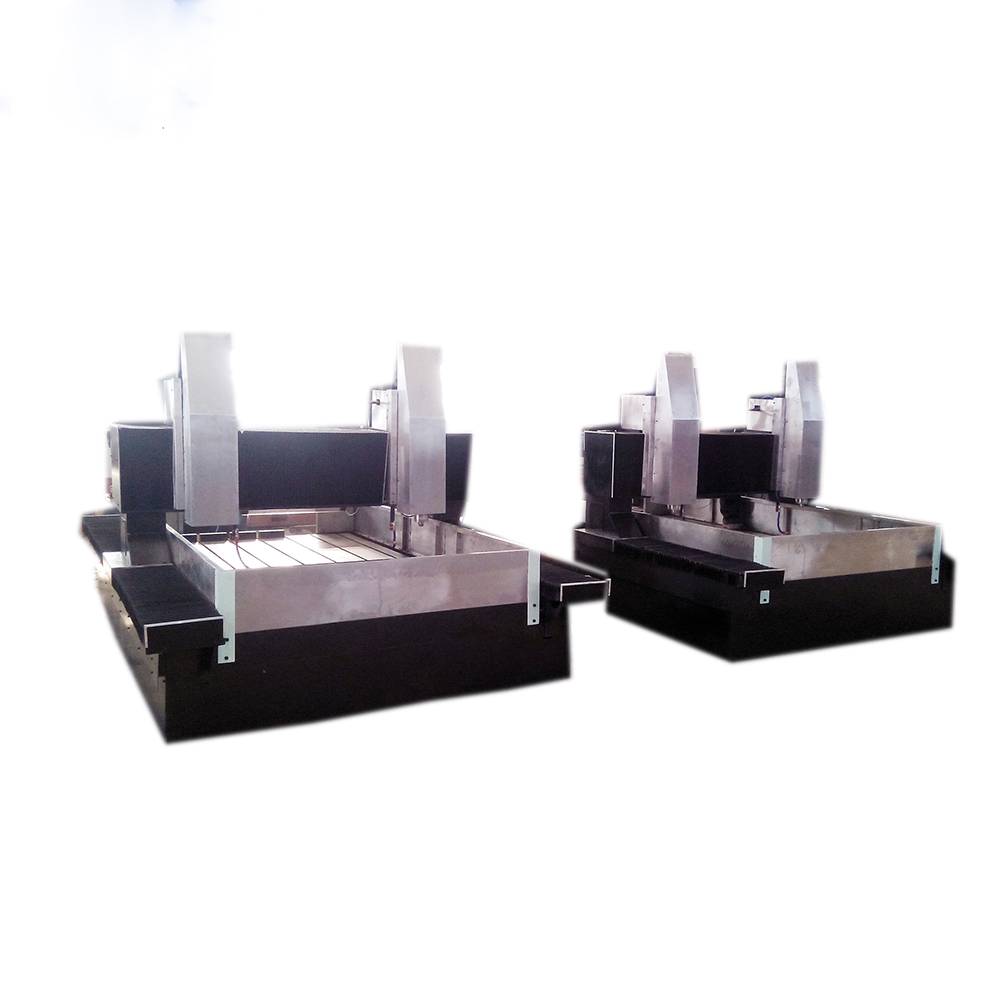

PZ2515-12-2高速數控篩板鉆床

技術參數

1)．機床型式 龍門移動式

2)．工作臺尺寸 3160X1840mm

有效加工范圍 2500X1500mm

3)．鉆孔直徑范圍 Ф1-Ф12mm（不銹鋼）

4)．主軸端面離工作臺的距離 20-230mm

6). 鉆削動力頭型式 伺服送進鉆削動力頭

7)．鉆削動力頭數量 2個

主軸數量 2個

8)．主軸技術參數

主軸端聯接孔形式 ER32錐孔

主軸轉速 0—12000r/min

主軸電機功率 5.5KWX2

10).X軸技術參數

龍門縱向移動行程范圍（X軸） 2500mm

X軸進給速度 0-8000 mm /min

X軸伺服電機功率 1.5KW

11).Y軸技術參數

動力頭橫向移動范圍（Y軸） 1500mm

Y軸進給速度 0-6000 mm /min

Y軸伺服電機功率 1.0KWX2

12).Z軸技術參數

鉆削主軸垂直行程（Z軸） 210mm

Z軸進給速度 0-4000 mm /min

Z軸伺服電機功率 1.0KWX2

13).數控軸數 5軸

14).機床精度

定位精度 ≤0.05mm（全程）

重復精度 ≤0.03mm（全程）

主軸與工作臺的垂直度 ≤0.02mm（100mm以內）

主軸端面及側面跳動度 ≤0.01mm

16).潤滑系統壓力 1.0MPa

17).冷卻系統壓力 0.2MPa

18).電機總功率 約18KW

19).總重                                  約6.5噸

20).機床外形尺寸（長×寬×高） 3350mm×2660mm×1800mm
