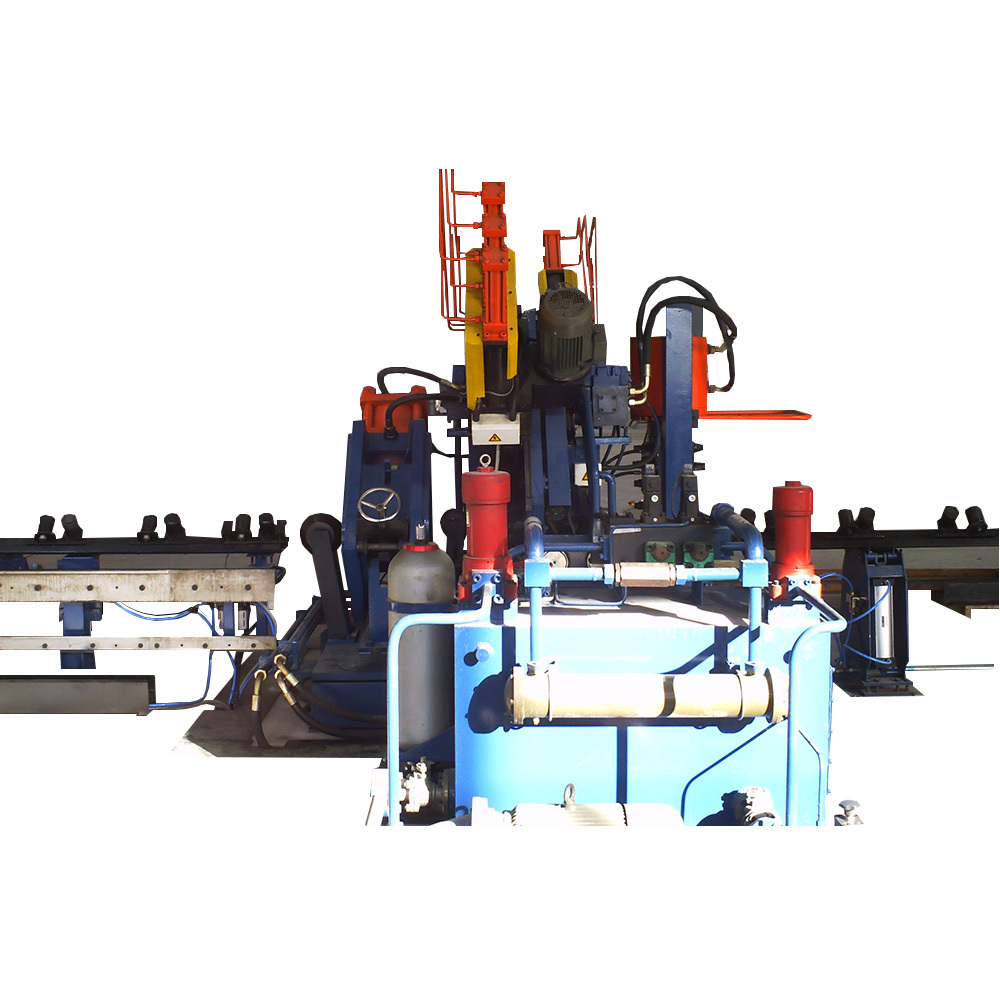

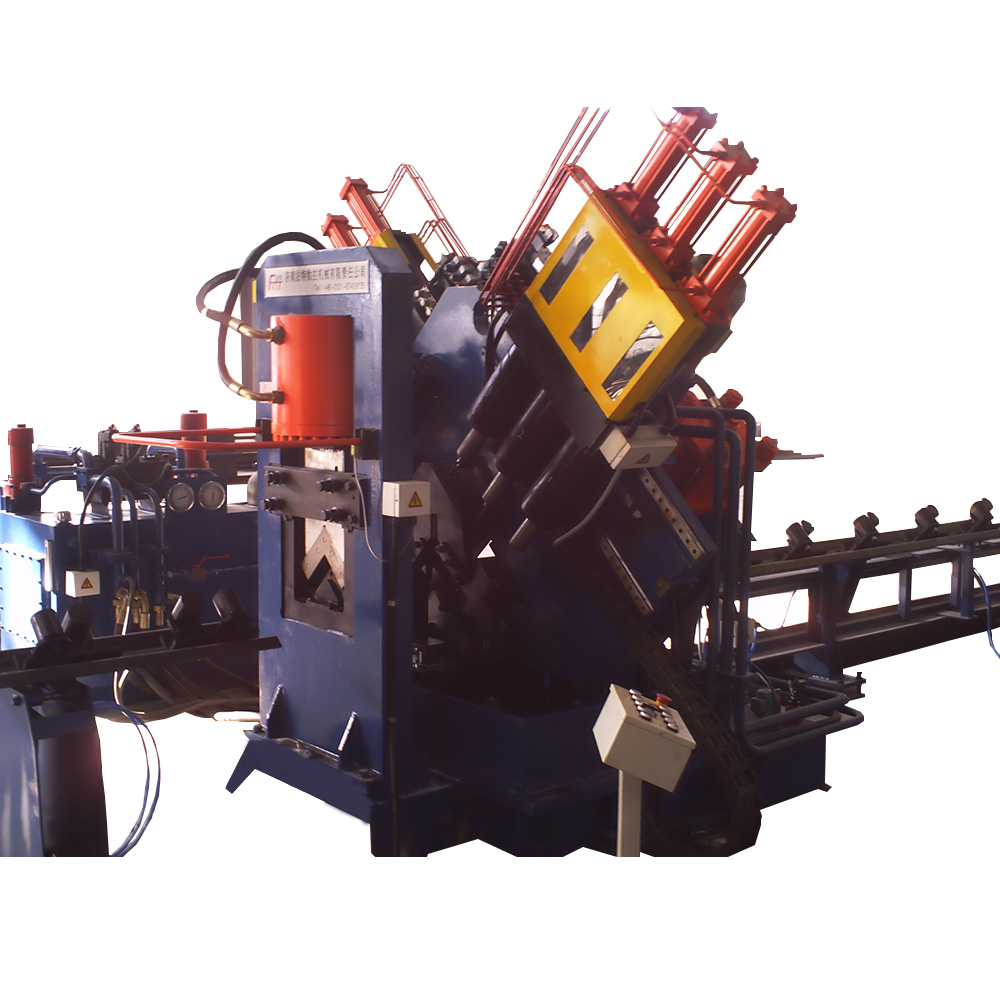

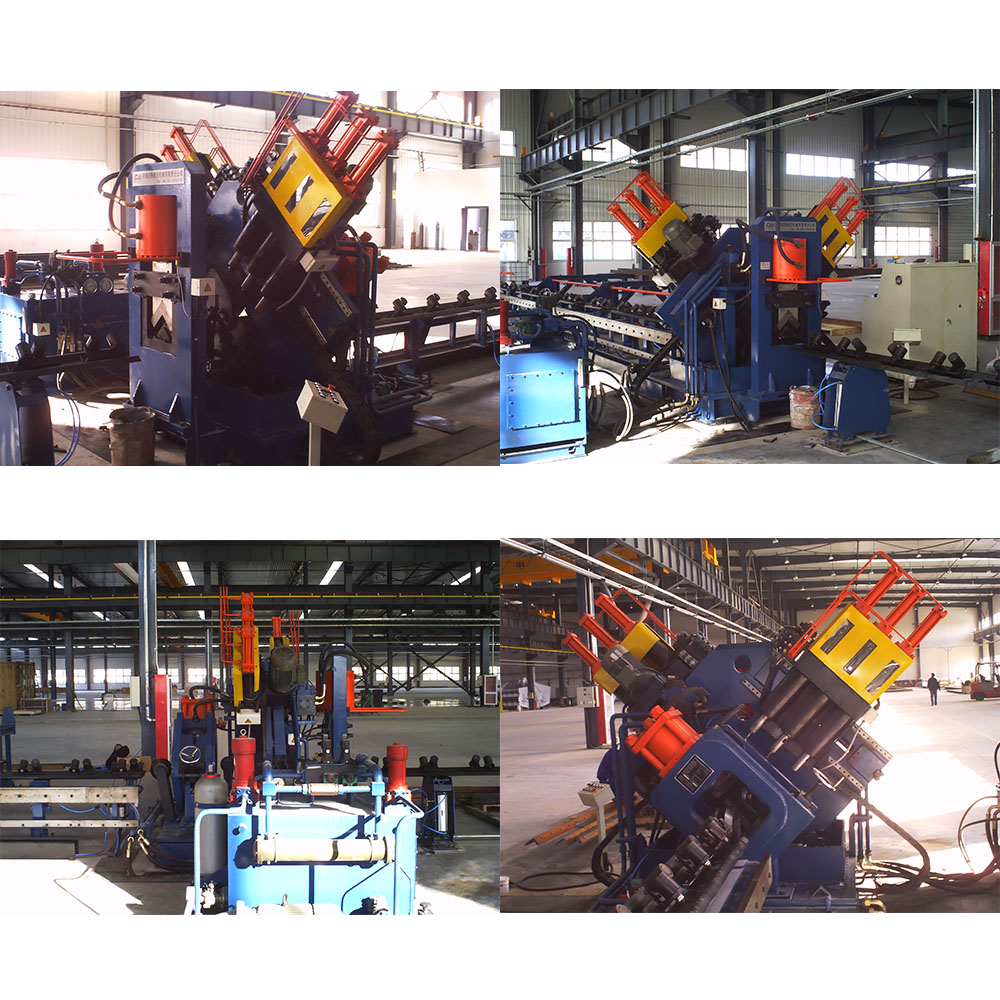

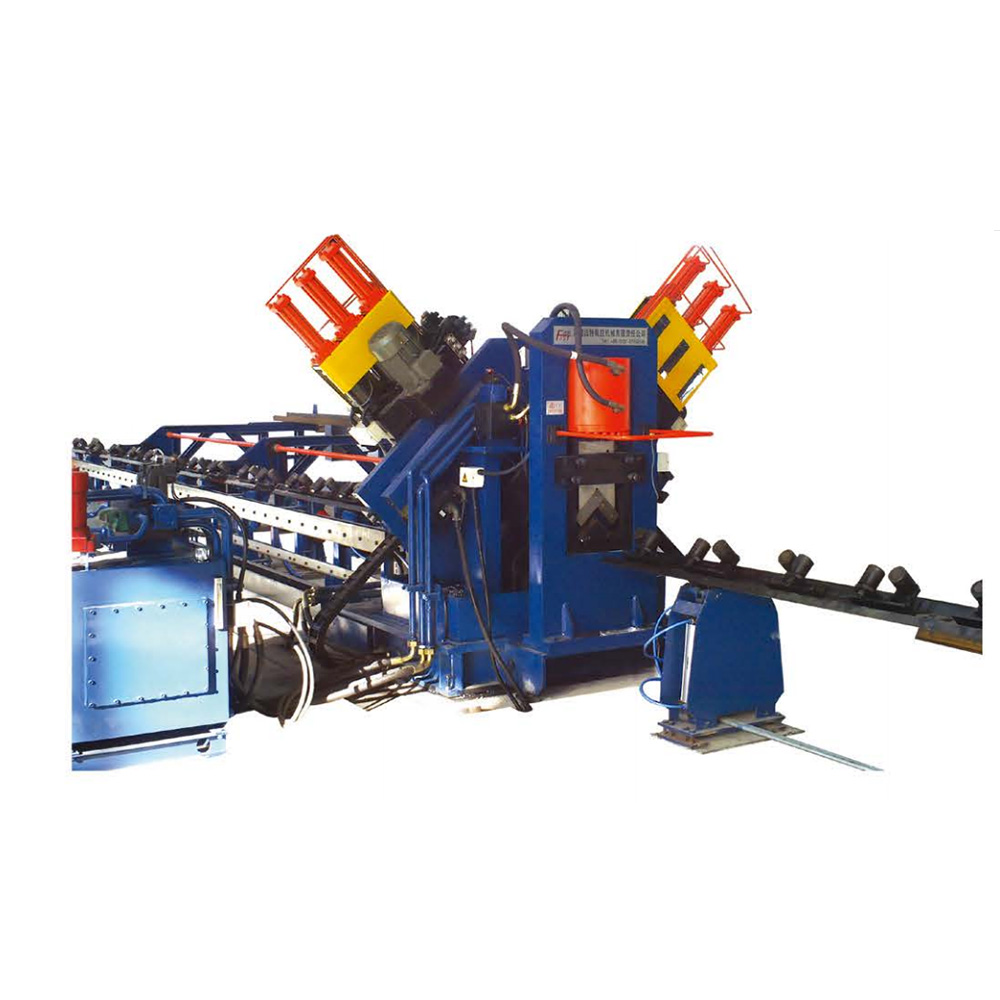

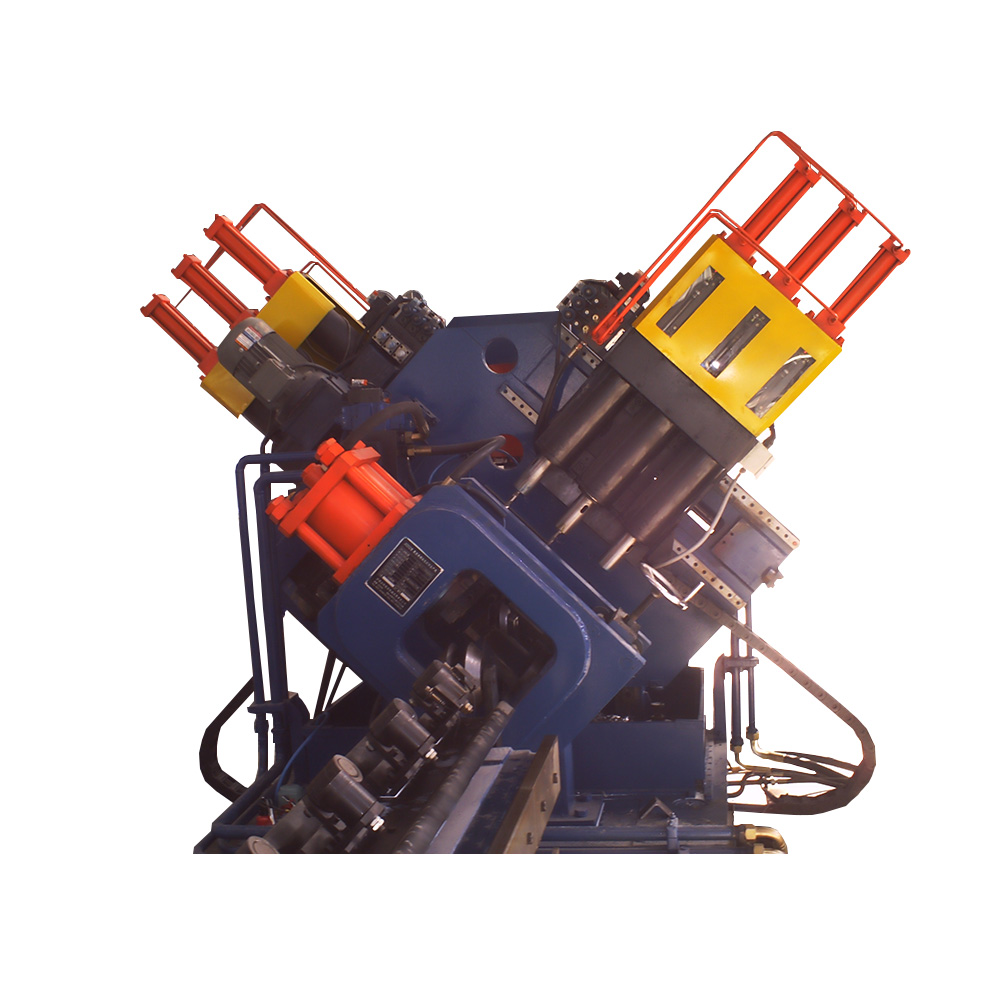

JX2020E 角鋼沖孔、鉆孔、打號、剪切復合生產線

設備用途：一臺設備具備角鋼沖孔、鉆孔、打字和剪切四種功能。該設備為我公司根據用戶的生產加工需要研發制作的具有引領性的產品?，F(xiàn)在市場上比較多的是角鋼沖孔打字剪切生產線和角鋼鉆孔生產線為兩臺設備。

技術參數

1、角鋼放置形式：∧型，尖角向上放置

2、加工角鋼范圍：63X63X4—200X200X24mm

3、毛坯料大長度：14m

4、準據調節范圍：20-170mm

5、角鋼送進速度：≤60m／min

6、控制方式：電腦+PLC控制，中文、英文、俄文操作界面

7、數據輸入方式：鍵盤輸入、USB口輸入

8、文件格式：DWG、DXF、

9、數控軸數：5軸

10、外形尺寸：34X6.5X2.5米

11、鉆孔單元技術參數

1）、鉆孔主軸數量，每側3個，共6個

2）、主軸端錐孔形式：莫氏3號錐

3）、大鉆孔直徑32mm

4）、主軸行程：220mm

5)、主軸轉速：30-1000r/m變頻調速

6）、主軸功率：4KW

12、沖孔單元技術參數

1）、每側沖頭數量，每側3個，共6個

2）、大沖孔直徑26mm

3）、公稱沖孔力：1000KN

13、打字單元技術參數

1）、公稱打字力：700KN

2）、打印字頭組數：4組

3）、字頭尺寸：14X10X20

4）、每組字頭數：12

14、剪切單元技術參數

1）、公稱剪切力：4000KN

2）、剪切方式：單刃剪切
